Schnurdimmer Sensor weiss / 40 - 160 Watt

Schnurdimmer weiss 40 - 160 Watt

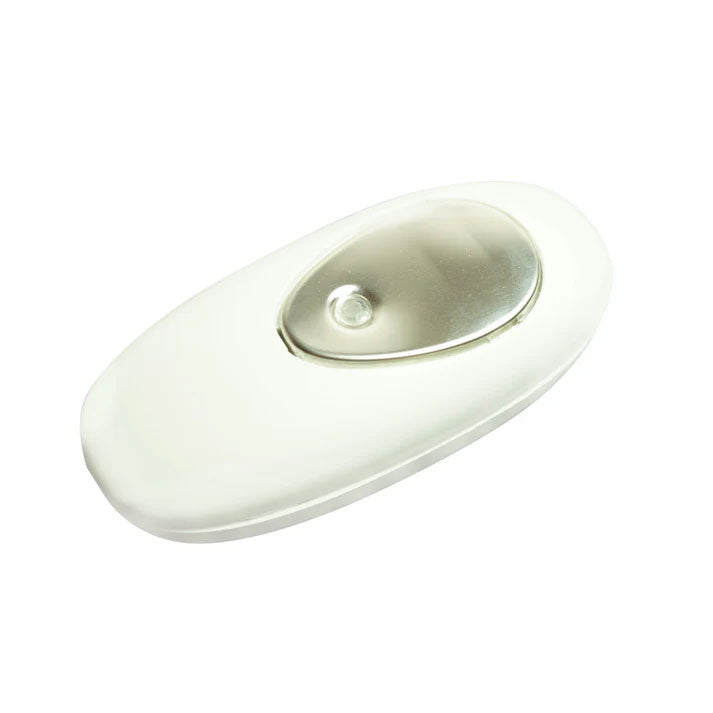

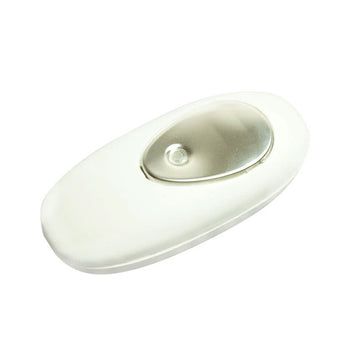

Hochwertiger Schnurzwischendimmer mit Sicherung. Für 230 Volt mit stufenlosem Drehregler und Kontroll-LED, für Glüh- und Halogenniedervoltlampen 40 - 160 Watt. Über den Sensor kann die gewünschte Helligkeit stufenlos eingestellt werden. Das Gerät verfügt über eine eingebaute Feinsicherung (F 0,8 A, 250 V), die bei Bedarf leicht selbst gewechselt werden kann. Für Lampen mit Schutzleiteranschluss geeignet.

• mit stufenlosem Drehregler und Kontroll LED
• für Glühlampen und Halogenlampen
• 40 - 160 Watt, 220/240V
• 50/60 Hz
• l x h x b = 9 x 3 x 4cm

Elektronischer Sensor Lichtregler. Allgemeine Kenndaten:

- Stufenlose Regulierung
- Sensor unabhängig zur Netzpolarität
- Memory - Funktion
- Soft Start
- Soft Stop
- Lichtpunkt zur Erkennung im Dunkeln
- Eingebaute Sicherung T0,8 AH, 250V (Modell 101S)

Gebrauchsanleitung:
Die Regelung erfolgt direkt über den Sensor. Einschaltung über leichte Berührung der
Sensorfläche. Zur Regelung der Lichtstärke die Sensorfläche so lange berühren, bis die
gewünschte Lichtstärke vorliegt, danach die Sensorfläche loslassen. Zur Umkehrung
der Dimmrichtung die Sensorfläche loslassen und erneut berühren Zur Ausschaltung
die Sensorfläche kurz berühren. Bei der Ausschaltung wird die eingestellte Lichtstärke
gespeichert und bei erneuter Zuschaltung automatisch aufgerufen.

Vorschriften zum Einbau und Einsatz:
Der elektronische Lichtregler darf nur für ohmsche Lasten und für Leuchten der Klasse
II eingesetzt werden. Der Anschluß des Lichtreglers erfolgt über (ein eventuell bereits
vorhandenes) Leuchtenkabel. Öffnen Sie das Kunststoffgehäuse, indem Sie am zentralen
Schlitz des Gehäuses einen langen Schraubendreher einführen und ihn gegen den Uhrzeigersinn

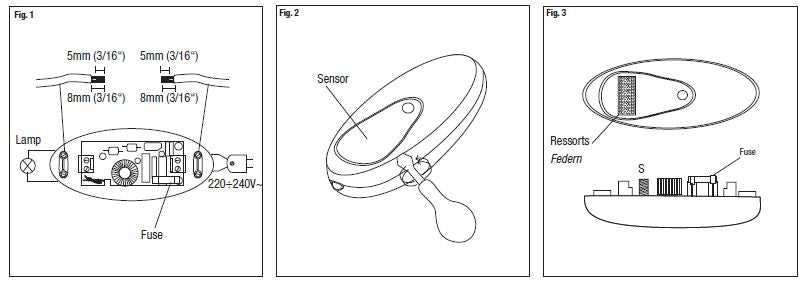

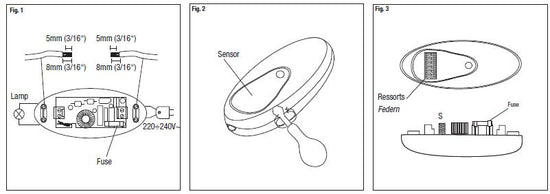

drehen (siehe Abbildung 2). Nehmen Sie die Verdrahtung gemäß Schaltplan
(Abbildung 1) vor, indem Sie ein Kabel 2x0,75 mm2 H03VV-F/H03VV H2-F einsetzen
(Klasse II). Achten Sie darauf, die Klemmen fest anzuziehen. Setzen Sie die Printplatte
in den unteren Teil des Gehäuses ein. Blockieren Sie die Leiter mit den entsprechenden
Kabelklemmen, und vergewissern Sie sich vom festen Sitz der Leiter.
Schließen Sie das Gehäuse (Über Einschnappen des oberen Teils); vergewissern Sie
sich, daß die Feder (S) mit der im oberen Teil des Gehäuses untergebrachten, sichtbaren
Metallfläche Berührung hat (siehe Abbildung 3). Achten Sie darauf, daß der Lichtregler
nicht der direkten Wirkung von Wärmequellen ausgesetzt wird.
