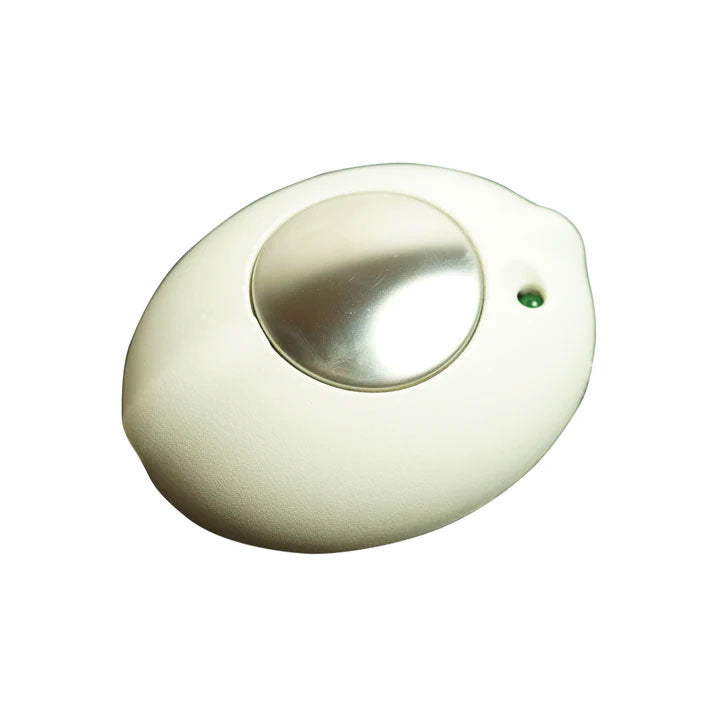

Schnurdimmer Sensor rund weiss / 40 - 300 Watt

Schnurdimmer Weiss 40 - 300 Watt

Hochwertiger Schnurzwischendimmer mit Sicherung. Für 230 Volt mit stufenlosem Drehregler und Kontroll-LED, für Glüh- und Halogenniedervoltlampen 40 - 300 Watt. Über den Sensor kann die gewünschte Helligkeit stufenlos eingestellt werden. Das Gerät verfügt über eine eingebaute Feinsicherung (F 0,8 A, 250 V), die bei Bedarf leicht selbst gewechselt werden kann. Für Lampen mit Schutzleiteranschluss geeignet.

• mit stufenlosem Drehregler und Kontroll LED
• für Glühlampen und Halogenlampen
• 40 - 300 Watt, 220/240V
• 50/60 Hz

Elektronischer Sensor Lichtregler. Allgemeine Kenndaten:

• Stufenlose Regulierung
• Sensor unabhängig zur Netzpolarität
• Memory - Funktion
• Soft Start
• Soft Stop
• Lichtpunkt zur Erkennung im Dunkeln
• Eingebaute Sicherung T1,6 AH, 250V

Gebrauchsanleitung:
Die Regelung erfolgt direkt über den Sensor. Einschaltung über leichte Berührung der
Sensorfläche. Zur Regelung der Lichtstärke die Sensorfläche so lange berühren, bis die
gewünschte Lichtstärke vorliegt, danach die Sensorfläche loslassen. Zur Umkehrung
der Dimmrichtung die Sensorfläche loslassen und erneut berühren Zur Ausschaltung
die Sensorfläche kurz berühren. Bei der Ausschaltung wird die eingestellte Lichtstärke
gespeichert und bei erneuter Zuschaltung automatisch aufgerufen.

Vorschriften zum Einbau und Einsatz:
Der elektronische Lichtregler darf nur für ohmsche Lasten und für Leuchten der Klasse
I und II eingesetzt werden. Öffnen Sie das Kunststoffgehäuse, und nehmen Sie die

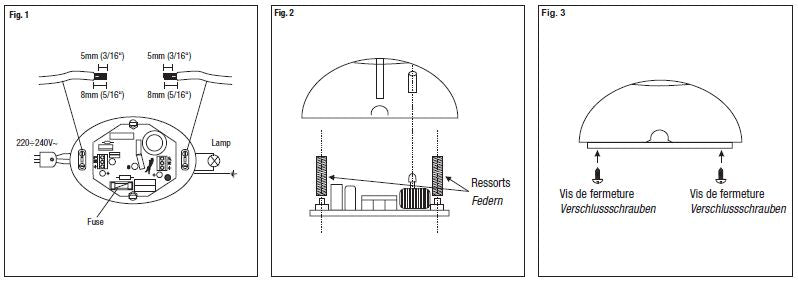

Verdrahtung gemäß Schaltplan (Abb. 1) vor, indem Sie ein Kabel 3x0,75 mm2 H03VVeinsetzen
(Klasse I) und der Kabel 2x0,75 mm2 H03VV-F/H03VV H2-F einsetzen (Klasse
II). gemäß den Sicherheits bestimmungen müssen die Leiter zum Anschluß Phase,
neutral und Leuchte wenigstens 8 mm kürzer als die Erdleiter sein. Achten Sie darauf,
die Klemmen fest anzuziehen, und setzen Sie die Elektronikkarte in den unteren Teil
des Gehäuses ein. Blockieren Sie die Leiter mit den entsprechenden Kabelklemmen,
und vergewissern Sie sich vom festen Sitz der Leiter. Setzen Sie die mitgelieferten
Federn ein (Abb. 2), schließen Sie den oberen Teil des Gehäuses, setzen Sie das LED
an den dafür vorgesehenen platz und blockieren Sie es mit den dafür vorgesehenen
Schrauben (Abb. 3). Bei Ausfall des Dimmers Sicherung überprüfen und diese ggf. mit gleichem Typ
ersetzen.
